Tecnología de medición inteligente

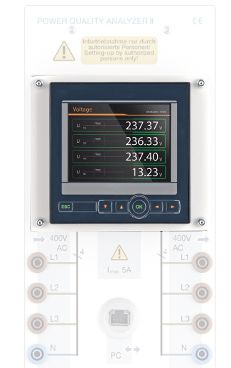

 Analizador de calidad de energía II



Medidor de potencia / analizador de redes

 Las ventajas de nuestro sistema didáctico:

• Determinación de parámetros eléctricos importantes como la potencia activa, aparente y reactiva (por ejemplo, para dispositivos de iluminación)
• Medidas de la carga de la red por armónicos (representación trifásica)
• Medidas del factor de potencia lambda y cos?
• Determinación de los parámetros eléctricos de motores eléctricos.
• Uso y aplicación de contadores de energía
• Investigación enérgica de varios consumidores
• Representación vectorial del sistema trifásico

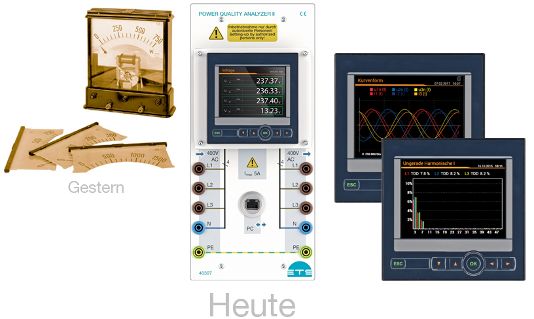

• Tecnología de medición inteligente
• Mide los parámetros eléctricos más importantes

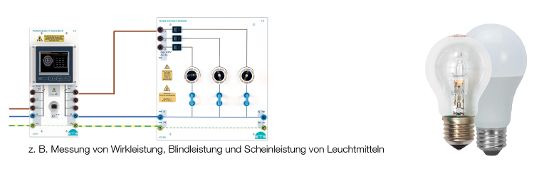

z. B. Medición de la potencia activa, la potencia reactiva y la potencia aparente de los dispositivos de iluminación

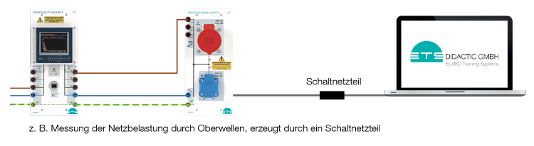

z. B. Medición de la carga de la red causada por armónicos generados por la fuente de alimentación conmutada de la computadora portátil

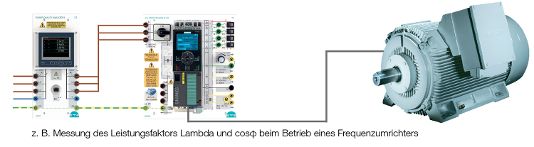

z. B. Medición del factor de potencia lambda y cos? cuando se utiliza un convertidor de frecuencia

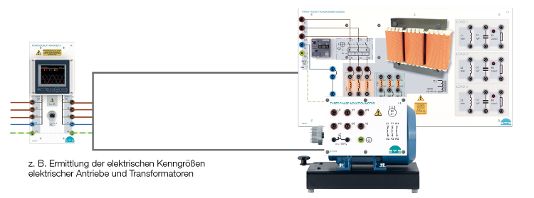

z. B. Determinación de los parámetros eléctricos de convertidores y transformadores eléctricos

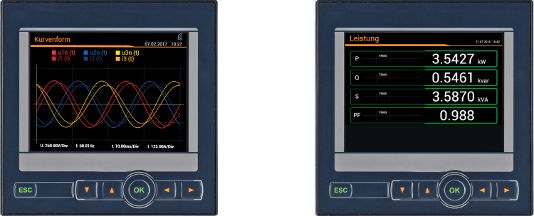

Función de osciloscopio de 3 canales para corriente y tensión.

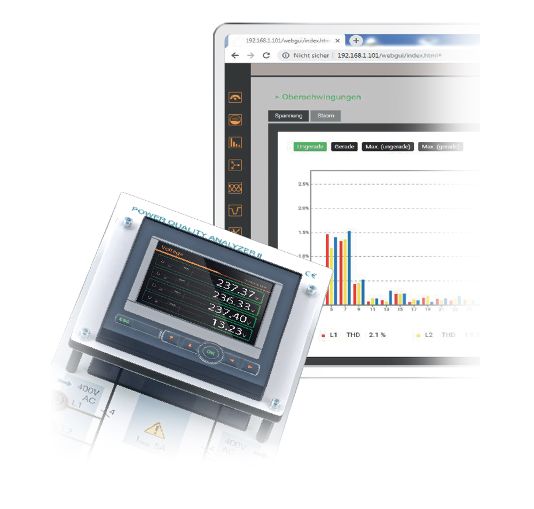

Servidor web integrado para visualizar los valores medidos



Con el servidor web, los parámetros relevantes del analizador de red trifásico pueden ser:

• Ordenador personal
• Impresora
• Proyector
• Teléfono inteligente
• Pizarron

Se puede visualizar y registrar en forma de tablas, valores medidos y gráficos de barras.
Las difíciles relaciones entre corrientes, tensiones, potencias (aparente, activa, reactiva), cos y armónicos también se explican gráficamente utilizando consumidores conocidos.

El dispositivo de medición se utiliza principalmente en manuales de experimentos sobre el tema:

• Tecnología de iluminación
• Transformadores
• Accionamientos eléctricos, etc.
